类型指南

Type Guide

为方便你对我厂产品的使用，现将我厂主要产品及一些通用技术要求介绍如下：我厂主要生产全系列机床用手动自定心卡盘和全系列四抓单动卡盘。（见表一）机床用手动自定心卡盘按其与机床主轴端部的连接式分为短圆柱和短圆锥卡盘。短圆柱卡盘一般通过过渡盘连接；短圆锥卡盘可与机床主轴端部直接连接，短圆锥卡盘连接又分为A1、A2、C、D四种连接形式。A2型因为与机床主轴端部分外圈螺纹连接，所以强度较A1好，但因卡盘内部结构的限制，除小部分可选用外，大部分只能选用A1型可与机床主轴端部的内圈螺纺纹连接。C型与机床主轴端部连接采用插销螺栓固紧，它属于快换卡盘的一种，可快速装卸。D型与机床主轴端部边接采用拉杆，由主轴端部凸轮销紧，它属于快换卡盘的另一种。短锥卡盘的锥孔设计在卡盘的压盖上，并采用内外两圈螺钉与卡盘体装配在一起，形成封闭式结构，因此定心精度高、刚性好。悬伸短。目前国外机床主轴端部已广泛采用短圆锥，因此短圆锥卡盘就是机床选用唯一不可缺少的功能部件，国内依据国际标准，短锥卡盘已开始普及。短锥卡盘虽然比短圆柱卡盘价格相差25%左右，但减过渡盘成本，实际差价不到10%，而短锥卡盘的使用价值远高于短圆柱卡盘。短圆柱和短圆锥卡盘的卡爪结构分为整体爪和分离爪两种；整体爪——基本爪和顶爪为一体的卡爪，与基爪是由圆柱头内六角螺钉连接，可调整为正爪或反爪使用。分离爪又分为A型和C型两种：

分离爪又分为A型和C型两种：

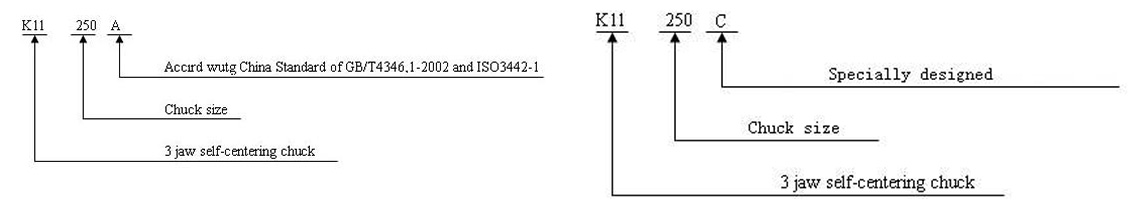

比如K11250或K11250C又可分别表示：

K72系列四爪单动卡盘与机床主轴端部连接形式分为短圆柱和短圆锥两种；短圆锥连接采用A2型，因为A2型与机床主轴端部外圈螺纹连接强度好。

类别	功能	适用机床及附件
K10系列二爪自定心卡盘	两爪同步移动适用于夹持各种对称零件	普通车床、经济型数控车床、磨床、铣床、钻床及机床附件——分度头回转台等
K11系列自定心卡盘	三爪同步移动适用于夹挂轴类、盘类、等边三角形等零件	普通车床、经济型数控车床、磨床、铣床、钻床及机床附件——分度头回转台等
K12系列四爪自定心卡盘	四爪同步移动适用于夹持四方、四方形零件,也适用于轴类,盘类零件	普通车床、经济型数控车床、磨床、铣床、钻床及机床附件——分度头回转台等
K72系列四爪单动卡盘	一个卡爪可单独移动适用于夹持偏心零件和不规则形状零件	普通车床、经济型数控车床、磨床、铣床、钻床及机床附件——分度头回转台等

三爪自定心卡盘夹持范围

卡盘规格 Ø	正爪		反爪
	夾紧范围	撑紧范围	夾紧范围
	A~A	B~B	C~C1
80	2~22	25~70	22~63
100	2~30	30~90	30~80
125	2.5~40	38~125	38~110
130	3~40	40~130	40~120
160	3~55	50~160	55~145
165	4~60	52~165	55~150
190	4~70	65~190	65~190
200	4~85	65~200	65~200
240	6~100	80~250	90~250
250	6~110	80~250	90~250
315	10~140	95~315	100~315
320	11.5~145	95~320	110~320
325	11.5~165	95~350	110~340
380	11.5~210	95~400	110~400
400	16~210	120~400	120~400
500	25~280	150~500	150~500
630	50~350	170~630	170~630
800	100~500	200~800	200~800

四爪单动卡盘夹持范围

规格D Size	正卡爪夹紧范围	反卡爪夹紧范围
规格D Size	A-A1	B-B1
80	5-35	35-80
100	6-45	40-100
125	7-57	48-125
160	8-80	50-160
200	10-100	63-200
250	15-130	80-250
300	20-156	100-300
315	20-170	100-315
320	20-176	100-320
350	20-206	100-350
400	25-250	118-400
450	30-280	120-450
500	35-300	125-500
630	50-400	160-630
800	70-540	200-800
1000	100-680	250-1000

Type Guide

三爪自定心卡盘夹持范围

四爪单动卡盘夹持范围
