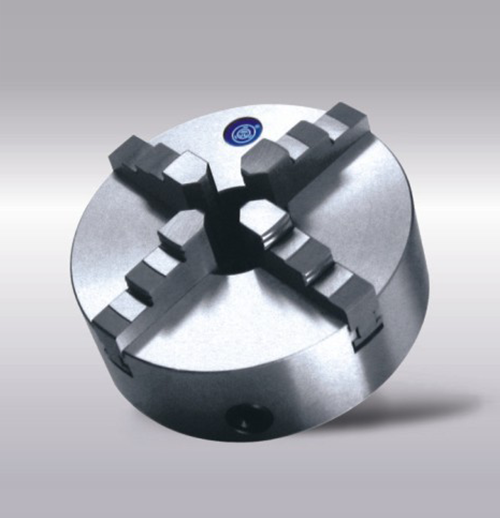

DK12 四爪自定心卡盘

适用范围

DK12型德标四爪自定心卡盘按照DIN6350标准生产，适用于德国标准的主轴，并可以另外选配前锁式规格。DK12系列四爪自定心卡盘适用于具有一定批量的各种正方型、八棱型等零件的加工，可自动定心，快速夹紧。K12型配带正爪和反爪各一副，可分别使用。

联系我们

产品详情“更多特殊定制需求，请联系我们”

规格/型式	D1	D2	D3	H	H1	H2	h	z-d
DK1280	56	67	16	66	50	-	3	3-M6
DK12100	70	83	22	74. 5	55	-	3	3-M8
DK12125	95	108	30	84	58	-	4	3-M8
DK12160	125	140	45	95	65	-	4	6-M10
DK12160A	125	140	45	109	65	71	4	6-M10
DK12200	160	176	65	109	75	-	4	6-M10
DK12200A	160	176	65	122	75	80	4	6-M10
DK12250	200	224	80	120	80	-	5	6-M12
DK12250A	200	224	80	134. 5	80	86	5	6-M12
DK12315	260	286	104	131. 5	90	-	5	6-M16
DK12315A	260	286	104	148. 5	90	96. 5	5	6-M16
DK12400	330	362	136	157. 5	100	-	5	6-M16
DK12400A	330	362	136	167	100	108. 5	5	6-M16
DK12500A	420	458	200	203	115	123	6	6-M16
DK12630A	545	586	260	218	130	138	7	6-M16
DK12800A	710	760	385	249	148	158	8	6-M20
DK121000A	910	950	460	266	165	175	8	6-M24
