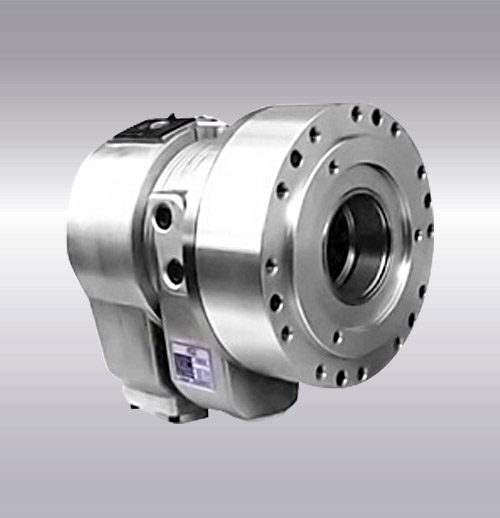

高速中空回转油缸

适用范围

轻量型、大通孔型回转油缸,通孔贯穿,可加工长轴类零件。内建逆止阀自锁机构，可防止配管损伤，压力源损失，确保加工件稳固的夹持，安全可靠。

联系我们

产品详情“更多特殊定制需求，请联系我们”

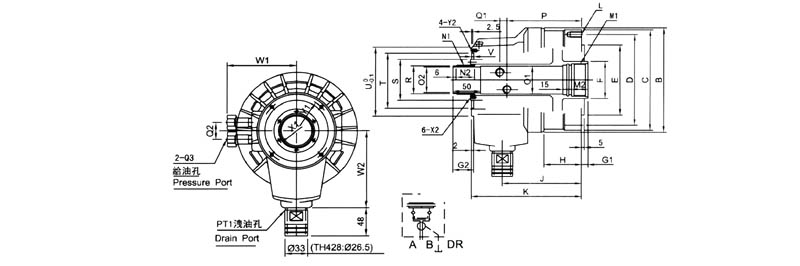

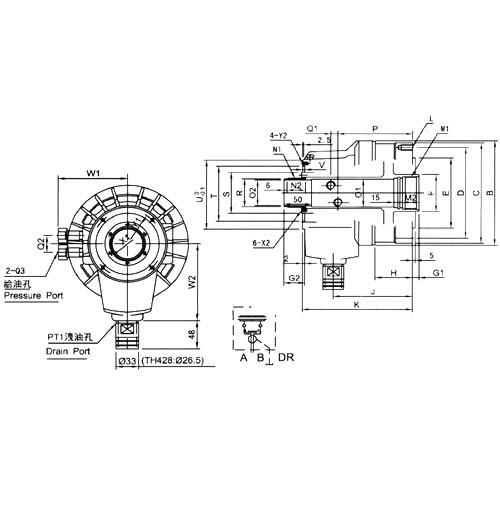

型号	A内径1.D	B	C	D	E h7	F	G1		G2		H	J	K	L	M1	M2	N1	N2
型号	A内径1.D	B	C	D	E h7	F	Max.	Min.	Max.	Min.	H	J	K	L	M1	M2	N1	N2
KH428YT	90	130	120	100	80	40	10		35		45	1275	155	6-M8×15	M33×15	25	M34×1.5	26
KH536YT	105	150	135	115	100	50	15		40		47.5	125.5	170.5	6-M10×20	M42×15	25	M44×1.5	28
KH646YT	125	169	156	130	100	65	15		40		60	135.5	193.5	12-M10×20	M55×2	30	M52×1.5	32
KH852YT	150	198	188	170	130	70	20	0	45	25	66	145	198	12-M10×20	M60×2	30	M58×1.5	34
KH1075YT	175	225	213	190	160	95	25		50		62	166.5	231	12-M10×22	M85×2	35	M84×2	40
KH1291YT	205	255	240	215	180	110	30		55		64.5	180.5	250	12-M12×24	M100×2	35	M99×2	46
KH1512YT	250	315	305	275	230	140	30		55		68	193	273	12-M16×32	Ml30×2	45	M134×2	46

型号	01 H8	02 H8	P	Q1	Q2	Q3	R g7	S	T	U	V	W1	W2	X1	X2	Y1	Y2
KH428YT	30	28	101.5	11	24	PT1/4	32	45	65	88	4	72	105	-	-	76	M4x7
KH536YT	38	36	119	11	24	PT1/4	42	5	80	98	4	80	110	-	-	83	M5x10
KH646YT	50	46	127.5	12	30	PT3/8	50	70	95	116	4	98	125	62	M4×8	98	M5×10
KH852YT	55	52	135.5	12	32	PT3/8	56	75	100	128	4	100	130	67	M4×8	110	M6×10
KH1075YT	80	75	153.5	17	36	PT3/8	81	100	125	158	5	115	160	92	M4×8	145	M6×10
KH1291YT	95	91	165	21	34	PT1/2	96	120	142	180	5	136	185	110	M4×8	165	M6×10
KH1512YT	125	120	176.5	23	40	PT1/2	130	160	195	227	6	160	210	171	M6×10	215	M6×10
