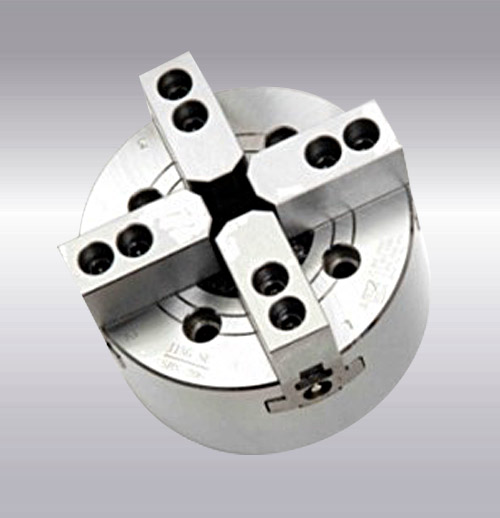

中空四爪动力卡盘

适用范围

全钢铁短圆柱连接形式，具有较高的使用转速。适用于盘类零件和较短类零件加工。

联系我们

产品详情“更多特殊定制需求，请联系我们”


规格	楔心行程 mm	爪行程（直径）mm	夹持直径 Chucking Dia.mm		容许油压缸推力 KN(kgf)	最大夹持力KN (kgf)	最高回转数 min-（r.p.m)	I	重量kg	适用回转缸	最大使用压力
KT06-4 A5	12	5.5	168	15	21.6（2200）	56.8(5800)	5000	0.07	12.5 14.3	KH646YT	2.8(28)
KT08-4 A5	16	7.4	210	13	34.3(3500)	85.8(8750)	4200	0.19	23.5 25.4	KH852YT	2.8(28)
KT08-4 A6	16	7.4	210	13	34.3(3500)	85.8(8750)	4200	0.19	23.5 24.3	KH852YT	2.8(28)
KT10-4 A6	19	8.8	254	31	42.6(4380)	110.7(11300)	3400	0.34	36.3 41	KH1075YT	2.7(27)
KT10-4 A8	19	8.8	254	31	42.6(4380)	110.7(11300)	3400	0.34	36.3 39.3	KH1075YT	2.7(27)
KT12-4 A8	23	10.6	304	34	54.9(5600)	143.6(14650)	2700	0.79	62 65.7	KH1291YT	2.7(27)

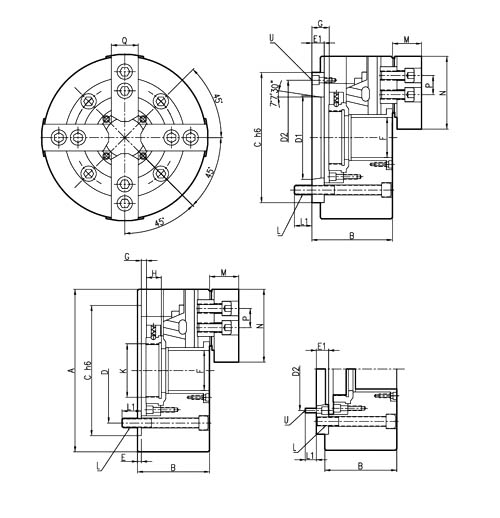

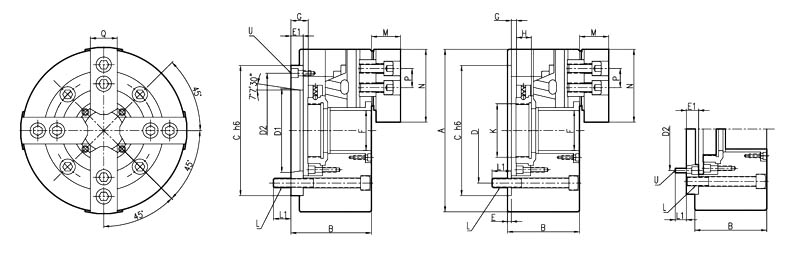

规格	A	B	C	D	D1	D2	E	E1	F	Gmax.	Gmin.
KT06-4 A5	168	81 91	140	104.8	82.56	116	5	15	45	11 26	-1 14
KT08-4 A5	210	91 109	170	133.4	82.56	104.8	5	23	52	14.5 37.5	-1.5 21.5
KT08-4 A6	210	91 103	170	133.4	106.38	150	5	17	52	14.5 31.5	-1.5 15.5
KT10-4 A6	254	100 120	220	171.4	106.38	133.4	5	25	75	8.5 33.5	-10.5 14.5
KT10-4 A8	254	100 113	220	171.4	139.72	190	5	18	75	8.5 26.5	-10.5 7.5
KT12-4 A8	304	110 122	220	171.4	139.72	190	6	18	91	8 26	-15 3

规格	H	Kmax.	L	L1	M	N	P	S	U
KT06-4 A5	19	M55×2	4-M10	16 16	37	73	20	31	3-M6
KT08-4 A5	20.5	M60×2	4-M12	20 17	38	95	25	35	6-M10
KT08-4 A6	20.5	M60×2	4-M12	20 18	38	95	25	35	3-M6
KT10-4 A6	25	M85×2	4-M16	22 18	43	110	30	40	6-M12
KT10-4 A8	25	M85×2	4-M16	22 24	43	110	30	40	3-M8
KT12-4 A8	28	M100×2	4-M16	23 25	51	130	30	50	3-M8
