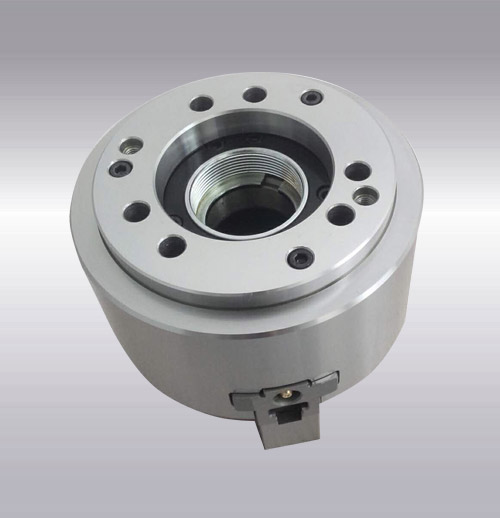

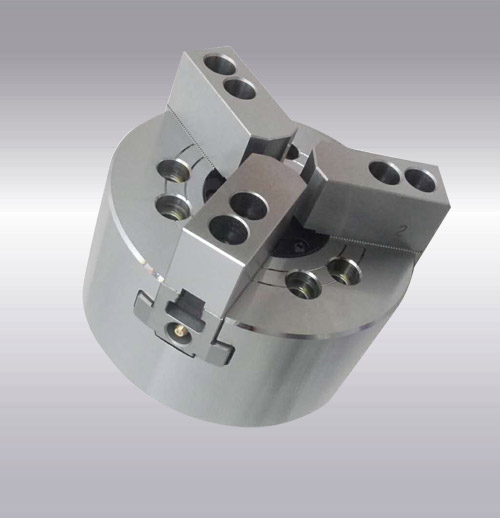

中空三爪动力卡盘

适用范围

全钢铁短圆柱连接形式，具有较高的使用转速。适用于盘类零件和较短类零件加工。

联系我们

产品详情“更多特殊定制需求，请联系我们”


规格	楔心行程 mm	爪行程（直径）mm	夹持直径 Chucking Dia.mm		容许油压缸推力 KN(kgf)	最大夹持力KN (kgf)	最高回转数 min-（r.p.m)	I	重量kg	适用回转缸	最大使用压力
KT04-3	10	5.4	110	7	13.7(1400)	28.4(2900)	8000	0.01	3.8	KH428YT	1.6(16)
KT05-3 A4	10	5.4	135	12	17.1(1750)	35.8(3650)	7000	0.02	6.5 7.3	KH536YT	2.0(20)
KT06-3 A4	12	5.5	168	15	21.5(2200)	56.8(5800)	6000	0.06	11.5 14.3	KH646YT	1.9(19)
KT06-3 A5	12	5.5	168	15	21.5(2200)	56.8(5800)	6000	0.06	11.5 13.3	KH646YT	1.9(19)
KT08-3 A5	16	7.4	210	13	34.3(3500)	85.8(8750)	5000	0.18	21.3 24.2	KH852YT	1.9(19)
KT08-3 A6	16	7.4	210	13	34.3(3500)	85.8(8750)	5000	0.18	21.3 22.4	KH852YT	1.9(19)
KT10-3 A6	19	8.8	254	31	42.6(4380)	110.7(11300)	4200	0.31	33.5 40.5	KH1075YT	1.8(18)
KT10-3 A8	19	8.8	254	31	42.6(4380)	110.7(11300)	4200	0.31	33.5 39	KH1075YT	1.8(18)
KT12-3 A8	23	10.6	304	34	54.9(5600)	143.6(14650)	3300	0.70	59.7 62.7	KH1291YT	1.8(18)

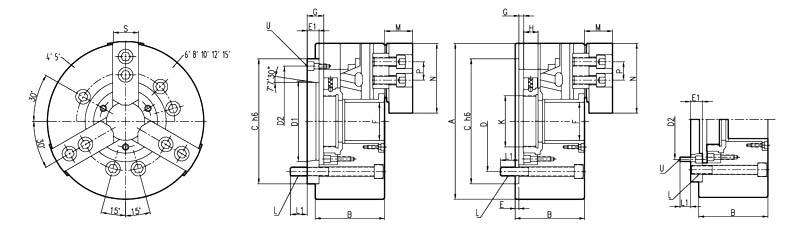

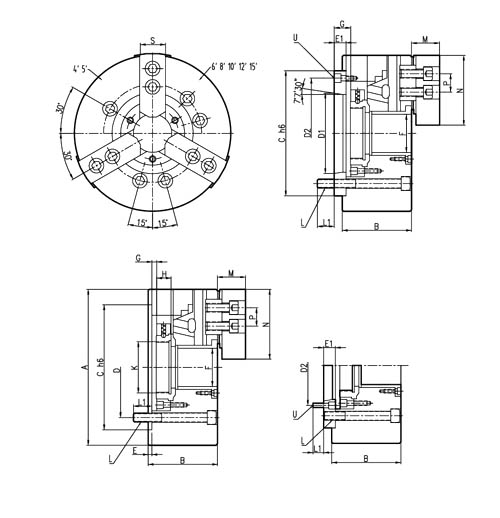

规格	A	B	C	D	D1	D2	E	E1	F	Gmax.	Gmin.
KT04-3	110	59	85	70.6	-	-	4	-	26	3.5	-6.5
KT05-3 A4	135	60 71	110	82.6	63.51	96	4	15	33	1 16	-9 6
KT06-3 A4	168	81 96	140	104.8	63.51	116	5	20	45	11 31	-1 19
KT06-3 A5	168	81 91	140	104.8	82.56	116	5	15	45	11 26	-1 14
KT08-3 A5	210	91 109	170	133.4	82.56	104.8	5	23	52	14.5 37.5	-1.5 21.5
KT08-3 A6	210	91 103	170	133.4	106.38	150	5	17	52	14.5 31.5	-1.5 15.5
KT10-3 A6	254	100 120	220	171.4	106.38	133.4	5	25	75	8.5 33.5	-10.5 14.5
KT10-3 A8	254	100 113	220	171.4	139.72	190	5	18	75	8.5 26.5	-10.5 7.5
KT12-3 A8	304	110 122	220	171.4	139.72	190	6	18	91	8 26	-15 3

规格	H	Kmax.	L	L1	M	N	P	S	U
KT04-3	17.5	M32×1.5	3-M10	16	24	52	14	25	-
KT05-3 A4	20	M40×1.5	3-M10	15 15	31	62	14	25	3-M6
KT06-3 A4	19	M55×2	6-M10	16 16	37	73	20	31	6-M10
KT06-3 A5	19	M55×2	6-M10	16 16	37	73	20	31	3-M6
KT08-3 A5	20.5	M60×2	6-M12	20 17	38	95	25	35	6-M10
KT08-3 A6	20.5	M60×2	6-M12	20 18	38	95	25	35	3-M6
KT10-3 A6	25	M85×2	6-M16	22 18	43	110	30	40	6-M12
KT10-3 A8	25	M85×2	6-M16	22 24	43	110	30	40	3-M8
KT12-3 A8	28	M100×2	6-M16	23 25	51	130	30	50	3-M8
