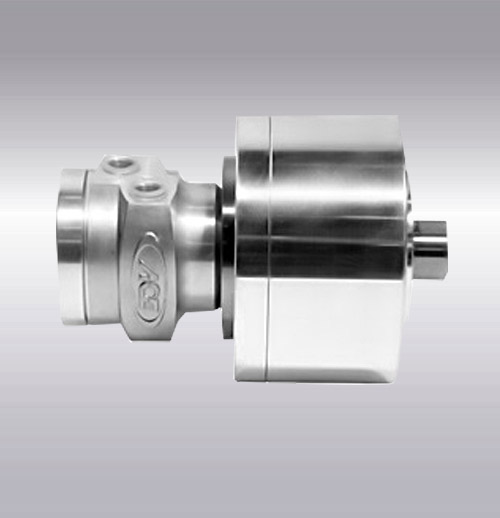

高速中实回转油缸

适用范围

轻铝合金精制而成，低惯性，重量轻，转速高，寿命长，可减轻机器主轴的负荷。高压型长行程，内部零部件皆采用进口原件。

联系我们

产品详情“更多特殊定制需求，请联系我们”

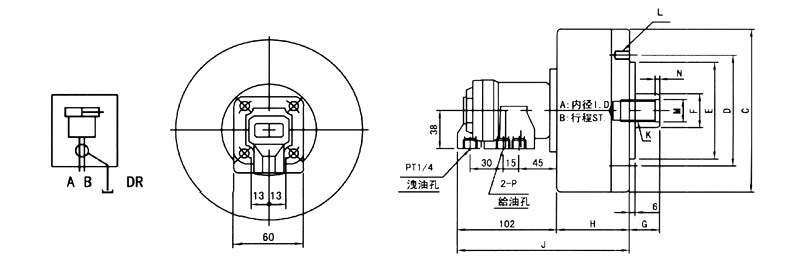

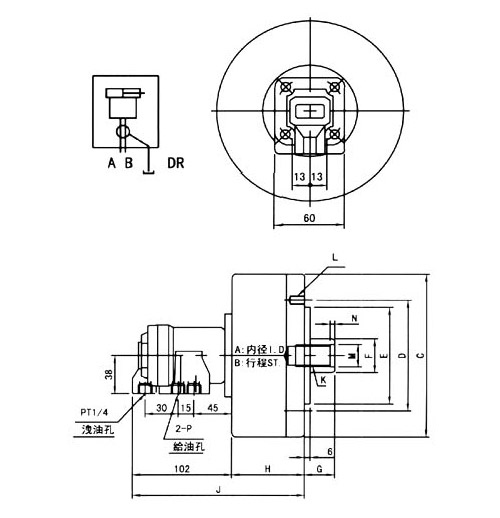

型号	A	B	C	D	E h7	F	G1		H	J	K	L	M H8	N	2-P
型号	A	B	C	D	E h7	F	Max.	Min.	H	J	K	L	M H8	N	2-P
KH65YS	65	15	98	80	60	22	45	30	74	175	M12×30	6-M8×16	-	-	PT3/8
KH80YS	80	15	112	90	65	25	45	30	74	175	M16×30	6-M8×16	-	-
KH100YS	100	20	135	100	80	30	45	25	89	190	M20×35	6-M10×20	-	-
KH125YS	125	25	160	130	110	36	50	25	96	197	M24×44	6-M10×20	-	-
KH150YS	150	30	190	130	110	45	55	25	105	206	M30×45	12-M12×24	31	5
KH200YS	200	35	245	145	120	55	70	35	130	231	M36×60	12-M16×30	37	5

规格	活塞面积		行程	最高回转数	最高使用压力	GD2kgm2	重量kg
型号	押侧	拉侧	行程	最高回转数	最高使用压力	GD2kgm2	重量kg
KH65YS	31.0	27.9	15	6000	3.5(35)	0.01	2.9
KH80YS	47.7	42.8	15	6000	3.5(35)	0.01	3.4
KH100YS	75.4	70.5	20	5500	3.5(35)	0.04	4.9
KH125YS	119.6	112.5	25	5500	3.5(35)	0.08	6.8
KH150YS	173.6	157.7	30	4000	4.0(40)	0.18	11.5
KH200YS	310.0	286.3	35	4000	4.0(40)	0.38	20.4
