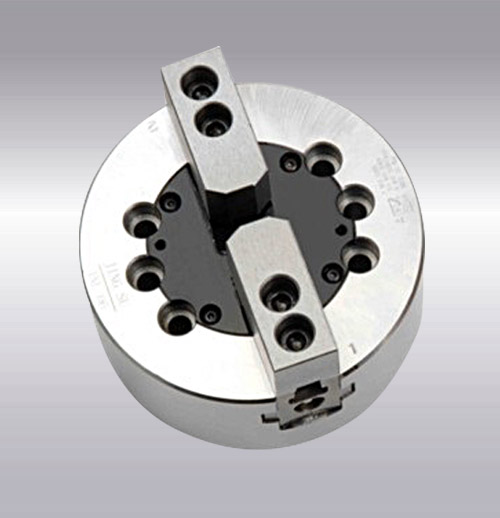

中实二爪动力卡盘

适用范围

全钢铁短圆柱连接形式，具有较高的使用转速。适用于盘类零件和较短类零件加工。

联系我们

产品详情“更多特殊定制需求，请联系我们”

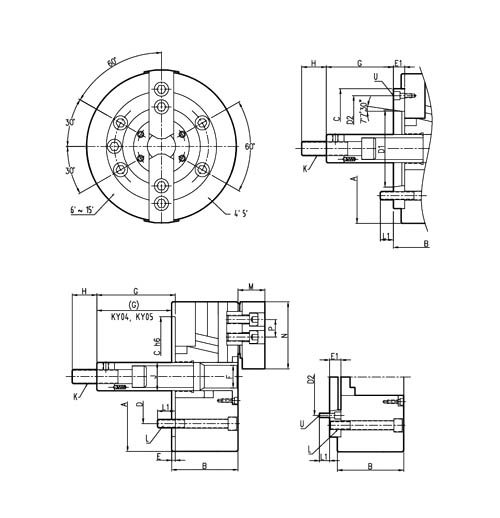

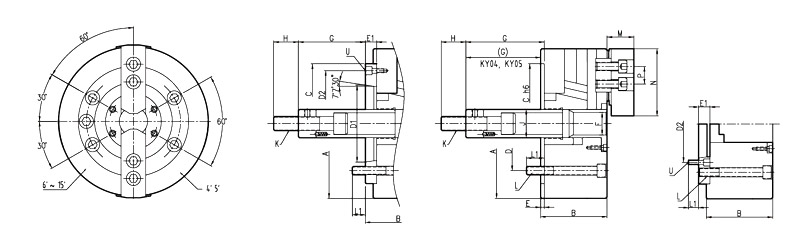

规格	A	B	C	D	D1	D2	E	E1	F	Gmax.	Gmin.
KY04-2	110	52	60	80	-	-	6	-	-	18	3
KY05-2	135	55	80	100	-	-	7	-	-	9	-6
KY06-2 A5	165	74 84	140	104.8	82.56	116	5	15	21	101.5 86.5	81.5 66.6
KY08-2 A5	210	85 103	170	133.4	82.56	104.8	5	23	25	127 104	106 83
KY08-2 A6	210	85 97	170	133.4	106.38	150	5	17	25	127 110	106 89
KY10-2 A6	254	89 109	220	171.4	106.38	133.4	5	25	34	158 133	133 108
KY10-2 A8	254	89 102	220	171.4	139.72	190	5	18	34	158 140	133 115
KY12-2 A8	304	106 118	220	171.4	139.72	190	6	18	34	163 145	133 115

规格	H	J	Kmax.	L	L1	M	N	P	S	U
KY04-2	25	26	M10×1.5	4-M8	12	24	52	14	25	-
KY05-2	35	28	M12×1.75	4-M8	14	31	62	14	25	-
KY06-2 A5	36	34	M16×2	6-M10	14 14	37	73	20	31	3-M6
KY08-2 A5	36	38	M20×2.5	6-M12	20 17	38	95	25	35	6-M10
KY08-2 A6	36	38	M20×2.5	6-M12	20 18	38	95	25	35	3-M6
KY10-2 A6	36	45	M20×2.5	6-M16	18 18	43	110	30	40	6-M12
KY10-2 A8	36	45	M20×2.5	6-M16	18 25	43	110	30	40	6-M8
KY12-2 A8	36	50	M20×2.5	6-M16	22 25	51	130	30	50	6-M8
