TK22前穿式四爪自定心卡盘

适用范围

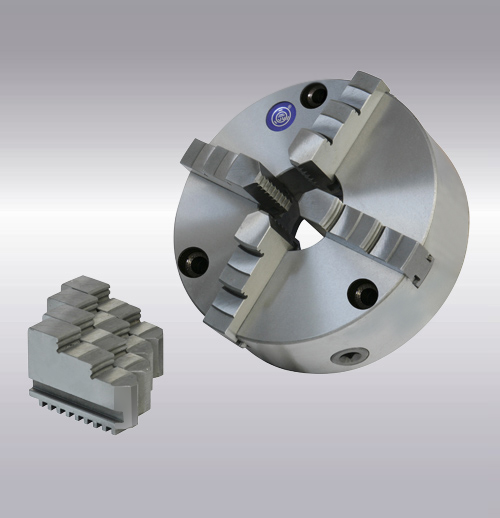

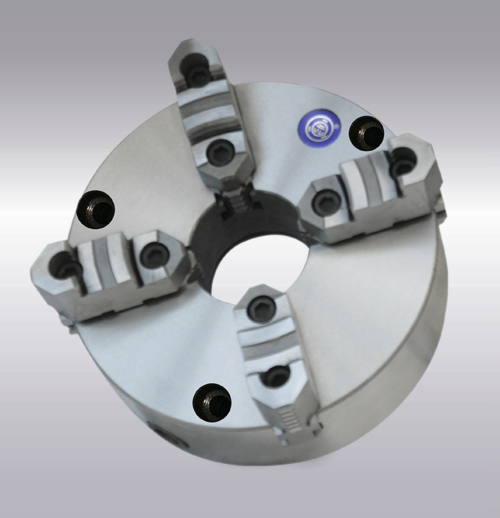

前穿式四爪自定心卡盘，是在普通卡盘基础上进行改进，采用前穿螺母锁紧，比起传统结构的卡盘使用的便捷性上有很大的提升。为方便客户使用，同时提供配套的软爪选购。

联系我们

产品详情“更多特殊定制需求，请联系我们”

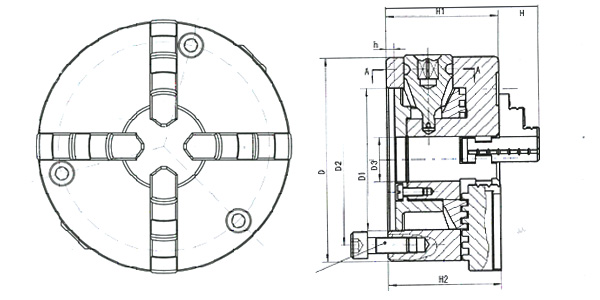

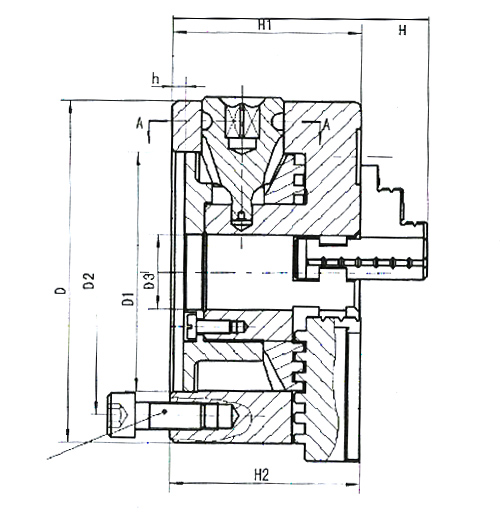

规格/型式	D1	D2	D3	H	h1	h	z-d
TK2280	55	66	16	66	50	3. 5	3-M6
TK22100	72	84	22	74. 5	55	3. 5	3-M8
TK22125	95	108	30	85	58	4	3-M8
TK22130	100	115	30	85	58	4	3-M8
TK22I60	130	142	40	95	65	5	3-M8
TK22I60A	130	142	40	109	65	5	3-M8
TK22165	130	145	40	95	65	5	3-M8
TK22165A	130	145	40	109	65	5	3-M8
TK22190	155	172	55	109	75	5	3-M10
TK22190A	155	172	55	122	75	5	3-M10
TK22200	165	180	65	109	75	5	3-M10
TK22200A	165	180	65	122	75	5	3-M10
TK22240	195	215	70	120	80	8	3-M12
TK22240A	195	215	70	133	80	8	3-M12
TK22250	206	226	80	120	80	5	3-M12
TK22250A	206	226	80	133	80	5	3-M12
TK22315	260	285	100	142. 5	90	6	3-M16
TK22315A	260	285	100	155. 5	90	6	3-M16
TK22320	270	290	100	142. 5	90	6	3-M16
TK22320A	270	290	100	155. 5	90	6	3-M16
TK22325	272	296	100	142. 5	90	6	3-M16
TK22325A	272	296	100	155. 5	90	6	3-M16
TK22380	325	350	130	155. 5	100	6	3-M16
TK22380A	325	350	130	170. 5	100	6	3-M16
TK22400	340	368	130	155. 5	100	6	3-M16
TK22400A	340	368	130	170. 5	100	6	3-M16
TK22500	440	465	200	176	115	6	6-M16
TK22500A	440	465	200	203	115	6	6-M16
TK22630	560	595	260	192	130	7	6-M16
TK22630A	560	595	260	218	130	7	6-M16
TK22800A	710	760	385	249	148	8	6-M20
TK221000A	910	950	460	266	165	8	6-M24
