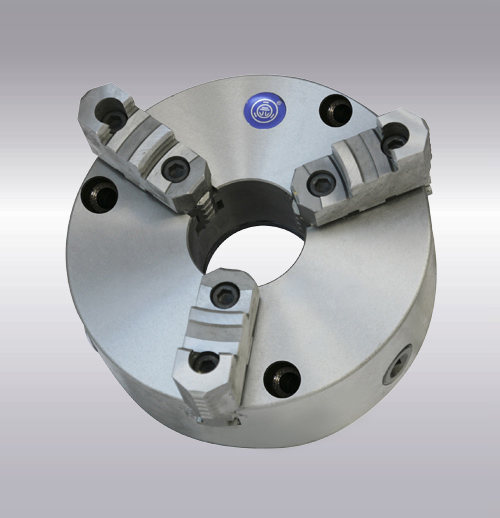

TK21前穿式三爪卡盘

适用范围

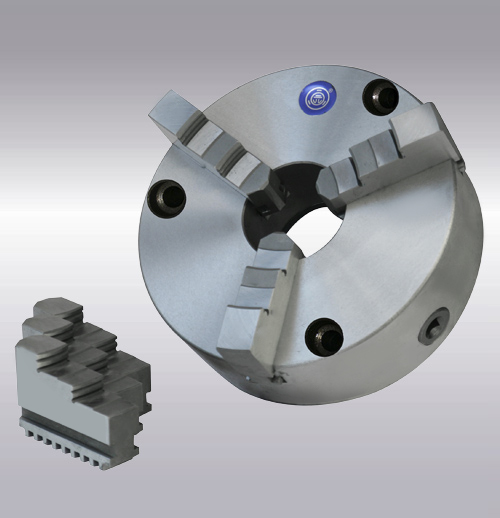

前穿式三爪卡盘，是在普通卡盘基础上进行改进，采用前穿螺母锁紧，比起传统结构的卡盘使用的便捷性上有很大的提升。为方便客户使用，同时提供配套的软爪选购。

联系我们

产品详情“更多特殊定制需求，请联系我们”

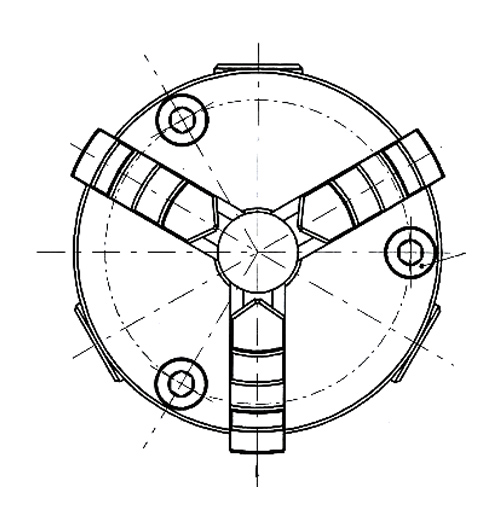

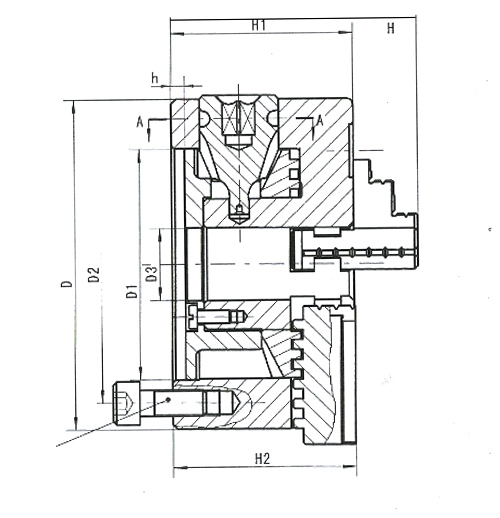

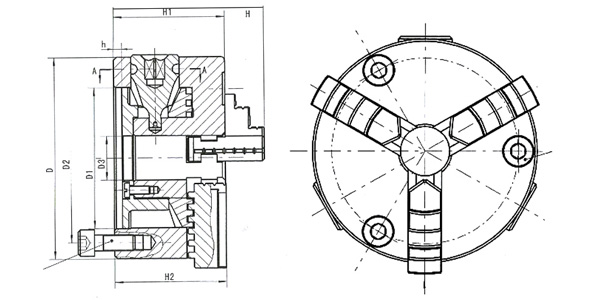

规格/型式	D1	D2	D3	H	H1	H2	h	z-d
TK2180	55	66	16	66	50	-	3. 5	3-M6
TK21100	72	84	22	74. 5	55	_	3. 5	3-M8
TK21125	95	108	30	85	58	-	4	3-M8
TK21130	100	115	30	85	58	-	4	3-M8
TK21160	130	142	40	95	65	-	5	3-M8
TK21160A	130	142	40	109	65	71	5	3-M8
TK21165	130	145	40	95	65	-	5	3-M8
TK21165A	130	145	40	109	65	71	5	3-M8
TK21190	155	172	55	109	75	-	5	3-M10
TK21190A	155	172	55	122	75	80	5	3-M10
TK21200	165	180	65	109	75	-	5	3-M10
TK21200A	165	180	65	122	75	80	5	3-M10
TK21240	195	215	70	120	80	-	8	3-M12
TK21240A	195	215	70	133	80	85	8	3-M12
TK21250	206	226	80	120	80	-	5	3-M12
TK21250A	206	226	80	133	80	85	5	3-M12
TK21315	260	285	100	142. 5	90	-	6	3-M16
TK21315A	260	285	100	155. 5	90	96. 5	6	3-M16
TK21320	270	290	100	142. 5	90	-	6	3-M16
TK21320A	270	290	100	155. 5	90	96. 5	6	3-M16
TK21325	272	296	100	142. 5	90	-	6	3-M16
TK21325A	272	296	100	155. 5	90	96. 5	6	3-M16
TK21380	325	350	130	155. 5	100	-	6	3-M16
TK21380A	325	350	130	170. 5	100	96. 5	6	3-M16
TK21400	340	368	130	155. 5	100	-	6	3-M16
TK21400A	340	368	130	170. 5	100	108. 5	6	3-M16
TK21500	440	465	200	176	115	-	6	6-M16
TK21500A	440	465	200	203	115	123	6	6-M16
TK21630	560	595	260	192	130	-	7	6-M16
TK21630A	560	595	260	218	130	138	7	6-M16
TK21800A	710	760	385	249	148	158	8	6-M20
TK211000A	910	950	460	266	165	-	8	6-M24
TK211250A	910	950	500	281	180	-	10	6-M24
