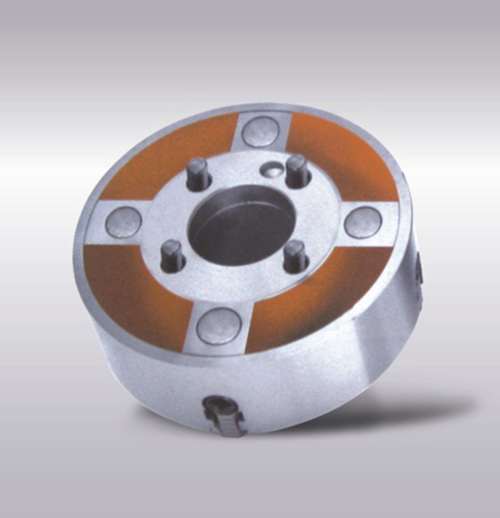

K72四爪单动卡盘A型

适用范围

K72系列四爪单动卡盘采用短圆柱型和短圆锥型。短 圆锥型按其与机床主轴端部连接式分为A型(穿通螺钉 连接)、C型(拔盘、螺栓锁紧连接)、D型(拉杆、凸轮 锁紧连接)三种型式。

联系我们
产品详情“更多特殊定制需求,请联系我们”


规格/型式

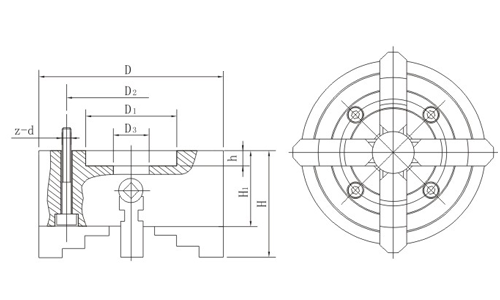

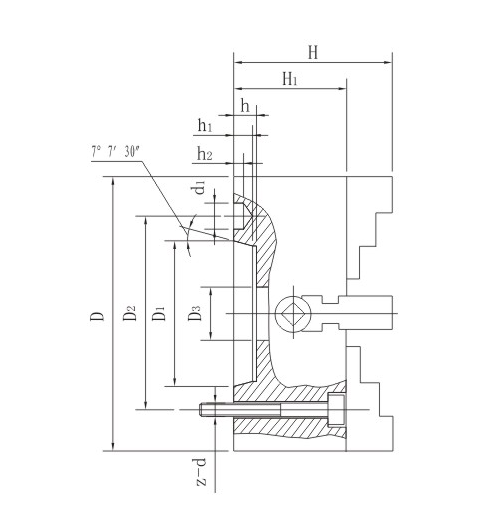

D1

D2

D3

H

H1

h

h1

h2

d1

z-d

K72160/A2-4

63. 513

82.6

45

93

65

13

10

6.5

14. 7

4-M10

K72200/A2-4

63. 513

82.6

56

107

75

13

10

6.5

14. 7

4-M10

K72250/A2-4

63. 513

82.6

61

120

80

13

10

6. 5

14.7

4-M10

K72320/A2-4

63.513

82.6

61

138

90

-

10

6.5

14.7

4-M10

K72200/A2-6

106. 375

133.4

56

107

75

16

13

6.5

19.5

4-M12

K72250/A2-6

106. 375

133.4

75

120

80

16

13

6.5

19.5

4-M12

K72320/A2-6

106. 375

133.4

95

138

90

16

13

6.5

19.5

4-M12

K72400/A2-6

106. 375

133.4

95

143

95

16

13

6.5

19.5

4-M12

K72500/A2-6

106. 375

133.4

103

160

105

-

13

6.5

19.5

4-M12

K72520/A2-8

139.719

171.4

75

120

80

18

14

8

24.2

4-M16

K72320/A2-8

139. 719

171.4

95

138

90

18

14

8

24.2

4-M16

K72400/A2-8

139.719

171.4

125

143

95

18

14

8

24.2

4-M16

K72500/A2-8

139. 719

171.4

136

160

105

-

14

8

24.2

4-M16

K72320/A2-11

196. 869

235

95

138

90

20

16

10

29.4

4-M20

K72400/A2-11

196. 869

235

125

143

95

20

16

10

29.4

4-M20

K72520/A2-11

196. 869

235

160

160

105

20

16

10

29.4

4-M20

K72630/A2-11

196. 869

235

180

180

115

20

16

10

29.4

4-M20

K72500/A2-15

285. 775

330.2

160

160

105

21

17

10

35.7

4-M24

K72630/A2-15

285. 775

330.2

180

180

115

21

17

10

35.7

4-M24
