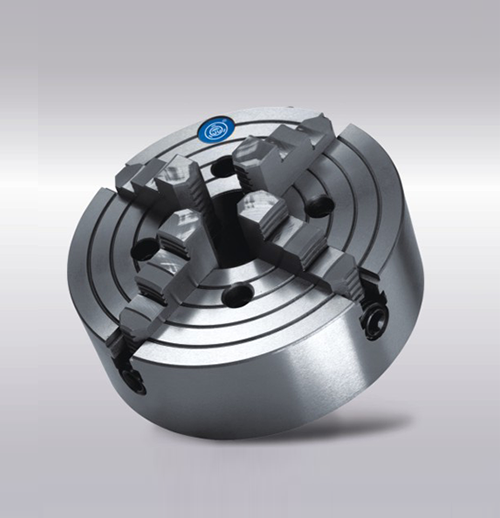

K72系列四爪单动卡盘

适用范围

K72系列四爪单动卡盘采用短圆柱型和短圆锥型。短圆锥型按其与机床主轴端连接式分为A型(穿通螺钉连接)、C型(拔盘、螺栓锁紧连接)、D型(拉杆、凸轮锁紧连接>三种型式。

联系我们

产品详情“更多特殊定制需求，请联系我们”

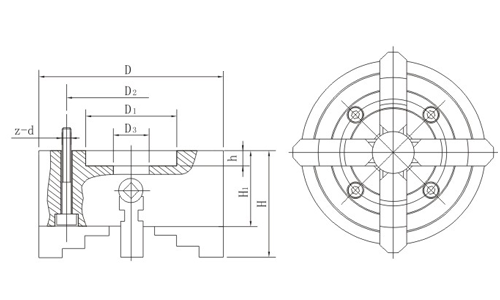

规格/型式	D1	D2	D3	H	H1	h	z-d
K7280	55	66	22	59	43	4	4-M6
K72100	72	84	25	77	54	4	4-M8
K72125	95	108	30	78	56	5	4-M8
K72160	65	95	45	93	65	5	4-M10
K72200	75	95	55	107	75	6	4-M10
K72250	110	130	75	120	80	6	4-M12
K72315/K72320	140	165	95	138	90	6	4-M16
K72350	140	168	95	138	90	6	4-M16
K72400	160	185	125	143	95	8	4-M16
K72500	200	236	160	160	105	8	4-M20
K72520	260	300	205	160	105	10	4-M16
K72630	220	258	180	180	116	10	4-M20
K72800	250	300	210	210	135	12	8-M20
K721000	320	370	260	241	150	15	8-M20
K721250	400	500	305	256	165	15	8-M20
