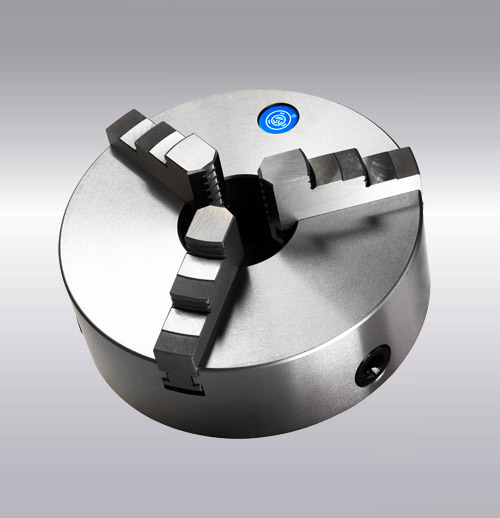

俄标三爪卡盘

适用范围

俄标K11系列三爪自定心卡盘，符合「OCT2675标准，采用短圆柱连接形式，卡爪型式有整体爪和A型分离爪，A型分离爪符IS03442标准，也可以根据用户提供软爪，经随机配车(磨)后，可获得较高定心精度。

联系我们

产品详情“更多特殊定制需求，请联系我们”

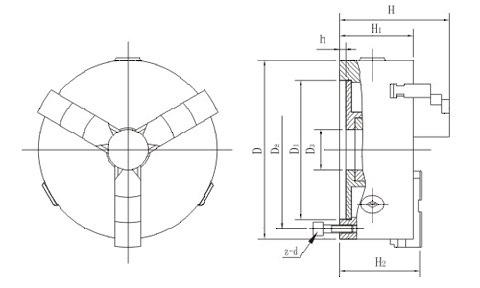

规格/型式	D	D1	D2	D3	D4	H1	h	h1	h2	d1	z-d
7100-0033П	200	106.375	133.4	60	170	88	16	13	6.5	19.5	4-M12
7100-0035П	250	106.375	133.4	70	170	95	16	13	6.5	19.5	4-M12
7100-0037П	250	139.719	171.4	80	220	95	18	14	8	24.2	4-M16
7100-0039П	315	106.375	133.4	100	170	112	16	13	10	19.5	4-M12
7100-0041П	315	139.719	171.4	100	220	112	18	14	8	24.2	4-M16
7100-0043П	400	139.719	171.4	130	220	122	18	14	8	24.2	4-M16
7100-0045П	400	196.869	235	130	290	122	20	16	10	29.4	6-M20


规格/型式	D1	D2	D3	H	H1	H2	h	z-d
7100-0001П	55	66	16	66	50	-	3. 5	3-M6
7100-0002П	72	84	22	74. 5	55	-	3. 5	3-M8
7100-0003П	95	108	30	85	58	-	4	3-M8
7100-0005П	130	142	40	95	65	-	5	3-M8
7100-0007П	165	180	65	109	75	-	5	3-M10
7100-0009П	206	226	80	120	80	-	5	3-M12
7100-0011П	260	285	100	142. 5	90	-	6	3-M16
7100-0015П	340	368	130	155. 5	100	-	6	3-M16
7100-0017П	440	465	200	176	115	-	6	6-M16
