K10型二爪自定心卡盘
适用范围K10型二爪自定心卡盘为分离爪结构配带软卡爪,适用于加工各种异形工件,如管件、矩形截面零件等不规则形体零件。用户可根据零件形状改制成适宜的夹持方式,经随机配车(磨)后获得较高定心精度,满足夹持要求。
联系我们
产品详情“更多特殊定制需求,请联系我们”

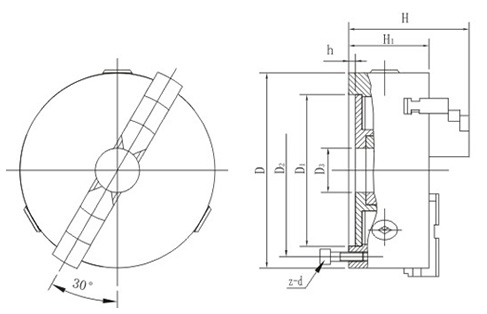

SEPC./MODEL | D1 | D2 | D3 | H | H1 | h | Z-d |
K1080 | 55 | 66 | 16 | 66 | 50 | 3. 5 | 3-M6 |
K10100 | 72 | 84 | 22 | 74.5 | 55 | 3. 5 | 3-M8 |
K10125 | 95 | 108 | 30 | 84 | 58 | 4 | 3-M8 |
K10160 | 130 | 142 | 40 | 95 | 65 | 5 | 3-M8 |
K10160A | 130 | 142 | 40 | 109 | 65 | 5 | 3-M8 |
K10165 | 130 | 145 | 40 | 95 | 65 | 5 | 3-M8 |
K10165A | 130 | 145 | 40 | 109 | 65 | 5 | 3-M8 |
K10200 | 165 | 180 | 65 | 109 | 75 | 5 | 3-M10 |
K10200A | 165 | 180 | 65 | 122 | 75 | 5 | 3-M10 |
K10250 | 206 | 226 | 80 | 120 | 80 | 5 | 3-M12 |
K10250A | 206 | 226 | 80 | 133 | 80 | 5 | 3-M12 |
K10315 | 260 | 285 | 100 | 142.5 | 90 | 6 | 3-M16 |
K10315A | 260 | 285 | 100 | 155.5 | 90 | 6 | 3-M16 |
K10320 | 270 | 290 | 100 | 142.5 | 90 | 6 | 3-M16 |
K10320A | 270 | 290 | 100 | 155.5 | 90 | 6 | 3-M16 |
K10325 | 272 | 290 | 100 | 142.5 | 90 | 6 | 3-M16 |
K10325A | 272 | 290 | 100 | 155.5 | 90 | 6 | 3-M16 |
K10380 | 325 | 350 | 130 | 155.5 | 100 | 6 | 3-M16 |
K10380A | 325 | 350 | 130 | 170.5 | 100 | 6 | 3-M16 |
K10400 | 340 | 368 | 130 | 155.5 | 100 | 6 | 3-M16 |
K10400A | 340 | 368 | 130 | 170.5 | 100 | 6 | 3-M16 |
