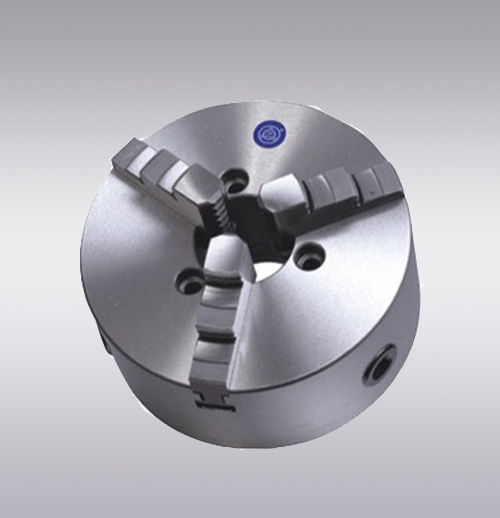

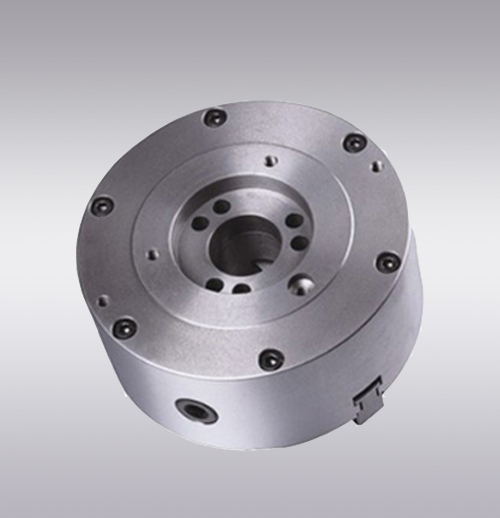

三爪自定心卡盘A2型

适用范围

K11系列短锥三爪自定心卡盘采用短圆锥孔定位，定位精度高，拆装快捷、方便、可靠。按其与机床主轴端部连接型式分为A型(穿通螺钉连接)、C型(拔盘、螺栓锁紧连接)、D型(拉杆、凸轮锁紧连接)三种型式。

联系我们

产品详情“更多特殊定制需求，请联系我们”

k11A2 123.png

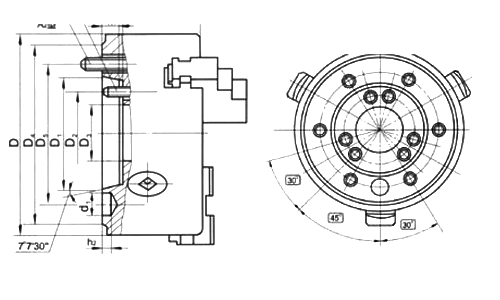

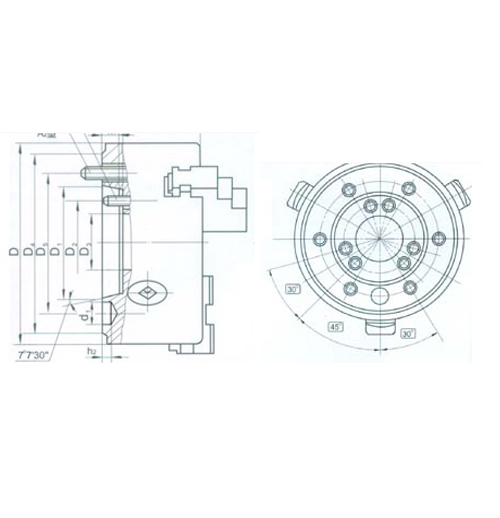

规格/型式	D	D1	D2	D3	D4	H1	h	h1	h2	d1	z-d
K11200/A24、K11200A/A24	200	63.513	82.6	60	108	88	-	10	6.5	14.7	3-M10
K11320/A26、K11320A/A26	320	106.375	133.4	100	165	112	16	13	6.5	19.5	6-M12
K11380/A28、K11380A A28	380	139.719	171.4	130	210	122	18	14	8	24.2	6-M16
K11400/A28、K11400A/A28	400	139.719	171.4	130	210	122	18	14	8	24.2	6-M16
K11500A/A211	500	196.869	235	190	280	135	20	16	10	29.4	6-M20
K11630A/A211	630	196.869	235	190	280	160	20	16	10	29.4	6-M20
K11630A/A215	630	285.775	330.2	200	380	160	21	17	10	35.7	6-M24
K11800A/A215	800	285.775	330.2	280	380	186	21	17	10	35.7	6-M24
K11800A/A220	800	412.775	463.6	385	520	186	23	19	10	42.1	6-M24
K111000A/A215	1000	285.775	330.2	280	380	208	21	17	10	35.7	6-M24
K111000A/A220	1000	412.775	463.6	400	520	208	23	19	10	42.1	6-M24
