三爪自定心卡盘A1型

适用范围

K11系列短锥三爪自定心卡盘采用短圆锥孔定位，定位精度高，拆装快捷、方便、可靠。按其与机床主轴端部连接型式分为A型(穿通螺钉连接)、C型(拔盘、螺栓锁紧连接)、D型(拉杆、凸轮锁紧连接)三种型式。

联系我们

产品详情“更多特殊定制需求，请联系我们”

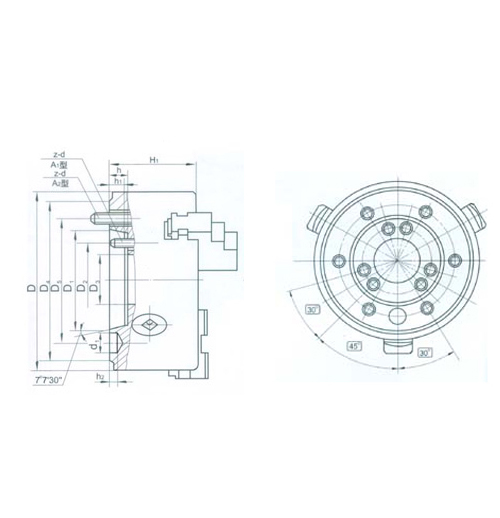

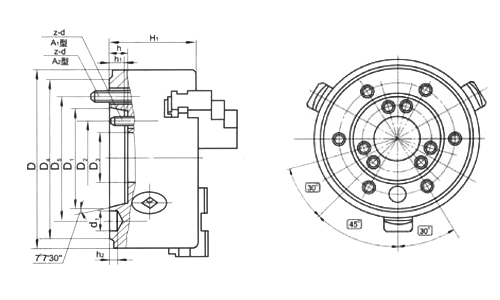

k11 A1型123.png

规格/型式	D	D1	D2	D3	D4	D5	H1	h	h1	h2	d1	z-d
K11200/A15、K11200A/A15	200	82. 563	61.9	40	133	104.8	93	14.288	12	6.5	16.3	3-M10
K11250/A15、K11250A/A15	250	82. 563	61.9	40	133	104.8	104	14.288	12	6.5	16.3	3-M10
K11250/A16、K11250A/A16	250	106. 375	82.6	55	165	133.4	104	15.875	13	6.5	19.5	6-M12
K11315/A16、K11315A/A16	315	106. 375	82.6	55	165	133.4	114	15.875	13	6.5	19.5	6-M12
K11315/A18、 K11315A/A18	315	139. 719	111.1	78	210	171.4	116	17.462	14	8	24.2	6-M16
K11320/A16、K11320A/A16	320	106. 375	82.6	55	165	133.4	114	15.875	13	6.5	19.5	6-M12
K11320/A18、K11320A/A18	320	139. 719	111.1	78	210	171.4	116	17.462	14	8	24.2	6-M16
K11325/A16、K11325A/A16	325	106. 375	82.6	55	165	133.4	114	15.875	13	6.5	19.5	6-M12
K11325/A18、K11325A/A18	325	139. 719	111.1	78	210	171.4	116	17.462	14	8	24.2	6-M16
K11380/A18、K11380A/A18	380	139.719	111.1	78	210	171.4	128	17.462	14	8	24.2	6-M16
K11400/A18、 K11400A/A18	400	139.719	111.1	78	210	171.4	128	17.462	14	8	24.2	6-M16
K11500/A111、K11500A/A111	500	196. 869	165.1	125	280	235	145	19.050	16	10	29.4	6-M20
K11500/A115、K11500A/A115	500	285. 775	247.6	200	380	330.2	145	20.638	17	10	35.7	6-M24
