DK11三爪自定心卡盘

适用范围

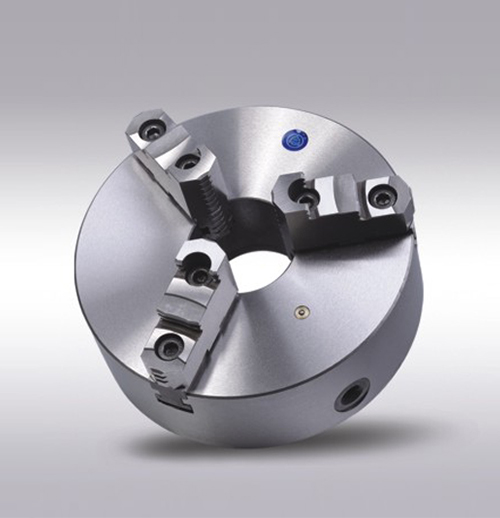

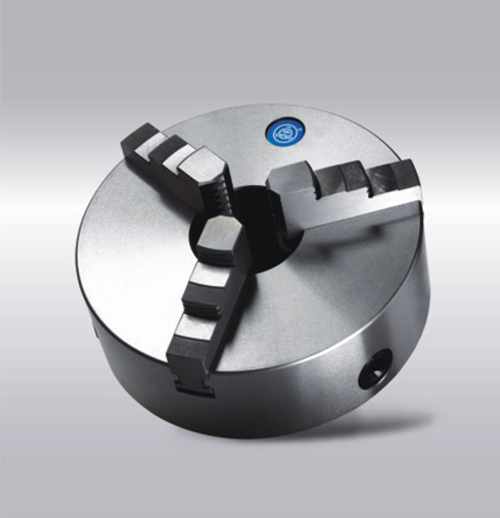

DK11型德标三爪自定心卡盘按照DIN6350标准生产,适用于德国标准的主轴,并配有前锁式规格。K11型三爪自定心卡盘为K11、K11A二种型号。K11型配带 正爪和反爪各一副,可分别使用,K11A型配带符合 IS03442标准的分离爪。并可根据用户提供软卡爪,经随机 配车(磨)后可获得较高定心精度,满足夹持要求。

联系我们
产品详情“更多特殊定制需求,请联系我们”

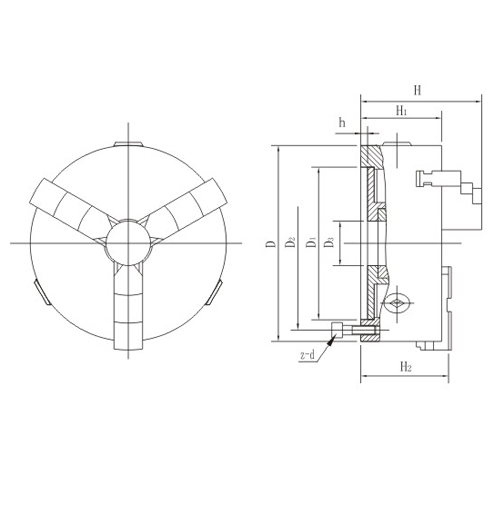

规格/型式

D1

D2

D3

H

H1

H2

h

z-d

DK1180

56

67

16

66

50

-

3

3-M6

DK11100

70

83

22

74. 5

55

-

3

3-M8

DK11125

95

108

30

84

58

-

4

3-M8

DK11160

125

140

45

95

65

-

4

6-M10

DK11160A

125

140

45

109

65

71

4

6-M10

DK11200

160

176

65

109

75

-

4

6-M10

DK11200A

160

176

65

122

75

80

4

6-M10

DK11250

200

224

80

120

80

-

5

6-M12

DK11250A

200

224

80

134. 5

80

86

5

6-M12

DK11315

260

286

104

131. 5

90

-

5

6-M16

DK11315A

260

286

104

148. 5

90

96. 5

5

6-M16

DK11400

330

362

136

157. 5

100

-

5

6-M16

DK11400A

330

362

136

167

100

108. 5

5

6-M16

DK11500A

420

458

200

203

115

123

6

6-M16

DK11630A

545

586

260

218

130

138

7

6-M16

DK11800A

710

760

385

249

148

158

8

6-M20

DK111000A

910

950

460

266

165

175

8

6-M24
