K11三爪自定心卡盘

适用范围

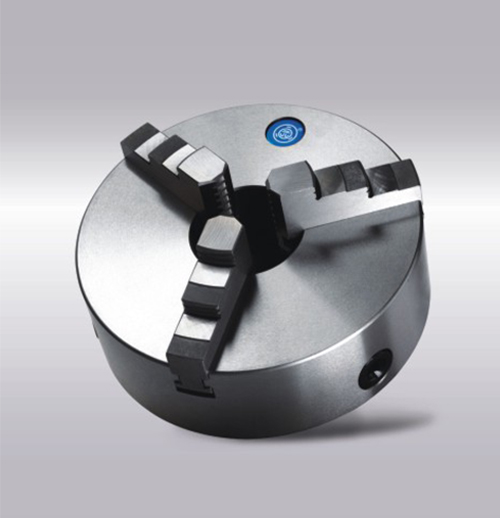

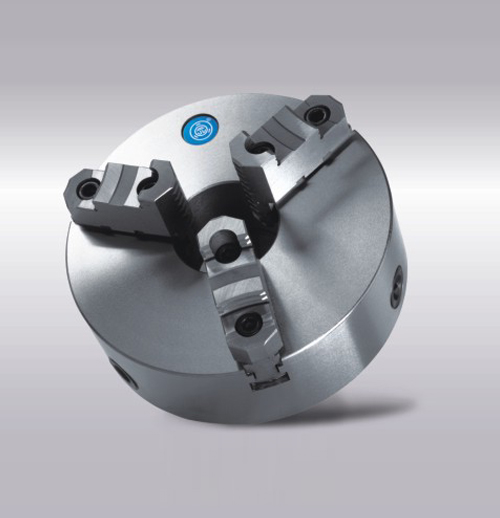

K11型三爪自定心卡盘为K11、K11A二种型号。K11型配带正爪和反爪各一副，可分别使用，K11A型配带符合 IS03442标准的分离爪。并可根据用户提供软卡爪，经随机配车(磨)后可获得较高定心精度，满足夹持要求。

联系我们

产品详情“更多特殊定制需求，请联系我们”

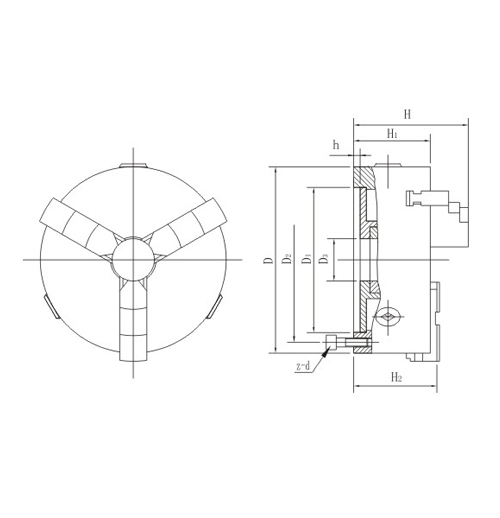

SEPC./MODEL	D1	D2	D3	H	H1	H2	h	z-d
K1180	55	66	16	66	50	-	3. 5	3-M6
K11100	72	84	22	74. 5	55	_	3. 5	3-M8
K11125	95	108	30	85	58	-	4	3-M8
K11130	100	115	30	85	58	-	4	3-M8
K11160	130	142	40	95	65	-	5	3-M8
K11160A	130	142	40	109	65	71	5	3-M8
K11165	130	145	40	95	65	-	5	3-M8
K11165A	130	145	40	109	65	71	5	3-M8
K11190	155	172	55	109	75	-	5	3-M10
K11190A	155	172	55	122	75	80	5	3-M10
K11200	165	180	65	109	75	-	5	3-M10
K11200A	165	180	65	122	75	80	5	3-M10
K11240	195	215	70	120	80	-	8	3-M12
K11240A	195	215	70	133	80	85	8	3-M12
K11250	206	226	80	120	80	-	5	3-M12
K11250A	206	226	80	133	80	85	5	3-M12
K11315	260	285	100	142. 5	90	-	6	3-M16
K11315A	260	285	100	155. 5	90	96. 5	6	3-M16
K11320	270	290	100	142. 5	90	-	6	3-M16
K11320A	270	290	100	155. 5	90	96. 5	6	3-M16
K11325	272	296	100	142. 5	90	-	6	3-M16
K11325A	272	296	100	155. 5	90	96. 5	6	3-M16
K11380	325	350	130	155. 5	100	-	6	3-M16
K11380A	325	350	130	170. 5	100	96. 5	6	3-M16
K11400	340	368	130	155. 5	100	-	6	3-M16
K11400A	340	368	130	170. 5	100	108. 5	6	3-M16
K11500	440	465	200	176	115	-	6	6-M16
K11500A	440	465	200	203	115	123	6	6-M16
K11630	560	595	260	192	130	-	7	6-M16
K11630A	560	595	260	218	130	138	7	6-M16
K11800A	710	760	385	249	148	158	8	6-M20
K111000A	910	950	460	266	165	-	8	6-M24
K111250A	910	950	500	281	180	-	10	6-M24
